Как поставщик трансформаторов из аморфного металла, я своими глазами стал свидетелем растущего интереса к этим инновационным устройствам. Одним из наиболее важных аспектов, о которых часто спрашивают клиенты, является кривая эффективности трансформаторов из аморфного металла. В этом сообщении блога я углублюсь в то, что представляет собой эта кривая эффективности, почему она важна и как она соотносится с традиционными трансформаторами.
Понимание основ эффективности трансформатора
Прежде чем мы углубимся в кривую эффективности трансформаторов из аморфного металла, важно понять концепцию эффективности трансформатора. КПД трансформатора определяется как отношение выходной мощности к входной мощности, обычно выражаемое в процентах. Математически это можно представить как:
[ \text{Эффективность} (\eta) = \frac{P_{out}}{P_{in}} \times 100% ]
Где ( P_{out} ) — выходная мощность, а ( P_{in}) — входная мощность. Разница между входной и выходной мощностью обусловлена потерями внутри трансформатора, которые в основном состоят из потерь в сердечнике и медных потерях.
Потери в сердечнике, также известные как потери в железе, возникают в магнитном сердечнике трансформатора. Эти потери далее делятся на потери на гистерезис и потери на вихревые токи. Гистерезисные потери вызваны изменением намагничивания в материале сердечника, тогда как потери на вихревые токи обусловлены индуцированными токами в сердечнике. С другой стороны, потери в меди вызваны сопротивлением обмоток трансформатора и пропорциональны квадрату тока, протекающего через них.
Кривая КПД трансформаторов из аморфного металла
Кривая КПД трансформатора показывает, как его КПД меняется в зависимости от нагрузки. Для трансформаторов из аморфного металла эта кривая имеет некоторые отличительные характеристики по сравнению с традиционными трансформаторами, изготовленными из сердечников из кремнистой стали.
Аморфный металл — уникальный материал с чрезвычайно низкими потерями в сердечнике. Это связано с его неупорядоченной атомной структурой, которая уменьшает как гистерезис, так и потери на вихревые токи. В результате трансформаторы из аморфного металла имеют гораздо более высокий КПД, особенно при низких и средних нагрузках.
Кривая эффективности трансформатора из аморфного металла обычно имеет пиковый КПД при относительно низком коэффициенте нагрузки, часто около 30–50% от номинальной нагрузки. В этом отличие от традиционных трансформаторов из кремнистой стали, которые обычно достигают своего пикового КПД при более высоком коэффициенте нагрузки, около 70–80 % номинальной нагрузки.
При малых нагрузках в обоих типах трансформаторов преобладают потери в сердечнике. Однако, поскольку трансформаторы из аморфного металла имеют гораздо меньшие потери в сердечнике, их эффективность остается высокой даже при очень низких нагрузках. По мере увеличения нагрузки потери в меди начинают становиться более значительными. Но из-за общих меньших потерь в трансформаторах из аморфного металла их эффективность остается выше, чем у традиционных трансформаторов в широком диапазоне нагрузок.
Давайте подробнее рассмотрим факторы, влияющие на форму кривой эффективности трансформаторов из аморфного металла:
Основные потери
Как упоминалось ранее, низкие потери в сердечнике из аморфного металла являются ключевым фактором высокого КПД этих трансформаторов. Гистерезисные потери в аморфном металле значительно ниже, чем в кремнистой стали, из-за ее уникальных магнитных свойств. Неупорядоченная атомная структура облегчает намагничивание и размагничивание, уменьшая энергию, рассеиваемую в виде тепла во время цикла намагничивания.
Потери на вихревые токи также сведены к минимуму в аморфном металле благодаря его высокому электрическому сопротивлению. Это уменьшает наведенные токи в сердечнике, что еще больше снижает потери в сердечнике.
Потери меди
Потери в меди в трансформаторах из аморфного металла аналогичны потерям в традиционных трансформаторах, поскольку они зависят от сопротивления обмоток и тока, протекающего через них. Однако, поскольку общие потери в трансформаторах из аморфного металла ниже, влияние потерь в меди на эффективность относительно менее существенно.
Коэффициент нагрузки
Коэффициент нагрузки, который представляет собой отношение фактической нагрузки к номинальной, оказывает существенное влияние на эффективность трансформатора. Высокий КПД трансформаторов из аморфного металла при низких и средних нагрузках делает их идеальными для применений, где нагрузка варьируется в широких пределах или часто ниже номинальной мощности. Например, в жилых районах, где спрос на электроэнергию колеблется в течение дня, трансформаторы из аморфного металла могут обеспечить более высокую энергоэффективность и экономию средств.
Преимущества трансформаторов из аморфного металла на основе кривой КПД
Уникальная кривая эффективности трансформаторов из аморфного металла предлагает несколько преимуществ по сравнению с традиционными трансформаторами:
Экономия энергии
Поскольку трансформаторы из аморфного металла имеют более высокий КПД при низких и средних нагрузках, они могут сэкономить значительное количество энергии в течение всего срока службы. Это особенно важно в приложениях, где нагрузка часто ниже номинальной, например, в коммерческих зданиях и распределительных сетях.
Снижение эксплуатационных расходов
Экономия энергии приводит к снижению эксплуатационных расходов для конечных пользователей. Кроме того, более низкие потери также означают меньшее выделение тепла, что может снизить потребность в системах охлаждения и затраты на техническое обслуживание.
Экологические преимущества
Снижение энергопотребления трансформаторов из аморфного металла помогает снизить выбросы парниковых газов. Используя эти трансформаторы, мы можем внести вклад в создание более устойчивой и экологически чистой энергосистемы.
Сравнение с традиционными трансформаторами

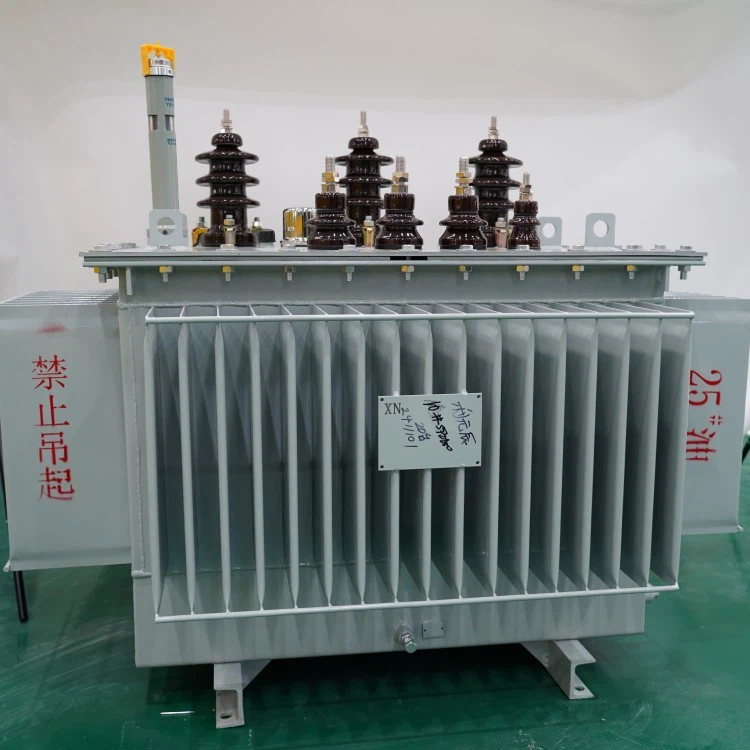

Чтобы лучше понять преимущества трансформаторов из аморфного металла, давайте сравним их кривую эффективности с кривой эффективности традиционных трансформаторов.Трансформатор ТрехфазныйиМасляные трансформаторыизготовлены из кремниевых стальных сердечников.
Традиционные трансформаторы рассчитаны на работу с максимальной эффективностью вблизи номинальной нагрузки. При малых нагрузках их эффективность существенно падает из-за относительно высоких потерь в сердечнике. Трансформаторы из аморфного металла, напротив, сохраняют высокий КПД даже при низких нагрузках, что делает их более подходящими для применений с переменными нагрузками.
Например, в распределительной сети, где нагрузка может варьироваться от нескольких процентов до полной номинальной нагрузки, трансформатор из аморфного металла обеспечит более высокую общую энергоэффективность по сравнению с традиционным трансформатором.Трехфазный трансформатор.
Применение трансформаторов из аморфного металла
Высокий КПД и уникальная кривая эффективности трансформаторов из аморфного металла делают их пригодными для широкого спектра применений:
Распределительные сети
В распределительных сетях, где нагрузка может сильно различаться, трансформаторы из аморфного металла могут помочь снизить потери энергии и повысить общую эффективность сети. Они особенно полезны в сельской местности и районах с низкой плотностью нагрузки.
Коммерческие здания
Коммерческие здания часто испытывают переменную нагрузку в течение дня. Трансформаторы из аморфного металла могут обеспечить экономию энергии, поддерживая высокую эффективность при низких и средних нагрузках, сокращая счета за электроэнергию для владельцев зданий.
Системы возобновляемой энергии
В системах возобновляемой энергии, таких как солнечные и ветряные электростанции, выходная мощность может быть прерывистой. Трансформаторы из аморфного металла могут эффективно справляться с переменными нагрузками, гарантируя, что вырабатываемая энергия передается и распределяется с минимальными потерями.
Заключение
Кривая эффективности трансформаторов из аморфного металла является ключевым фактором их превосходства над традиционными трансформаторами. Их высокий КПД при низких и средних нагрузках благодаря низким потерям аморфного металла в сердечнике обеспечивает значительную экономию энергии, снижение эксплуатационных расходов и экологические преимущества.
Если вы ищете трансформатор и ищете более эффективное и устойчивое решение, определенно стоит рассмотреть трансформаторы из аморфного металла. Независимо от того, работаете ли вы в распределительных сетях, коммерческих зданиях или системах возобновляемой энергии, эти трансформаторы помогут вам добиться большей энергоэффективности и экономии средств.
Если у вас есть какие-либо вопросы или вы заинтересованы в покупке трансформаторов из аморфного металла, пожалуйста, свяжитесь с нами для подробного обсуждения. Мы здесь, чтобы предоставить вам лучшие решения для ваших потребностей в электроэнергии.
Ссылки
- «Справочник трансформатора» Джона Дж. Кэти
- «Анализ и проектирование энергосистем», Дж. Дункан Гловер, Мулукутла С. Сарма и Томас Дж. Овербай.
- Технические статьи по трансформаторам из аморфного металла, опубликованные отраслевыми исследовательскими организациями.
